Schletter Montagesystem für 1x Solarmodul / Aufständerung Flachdach
zur sicheren Befestigung von Solarmodulen auf Flachdächern

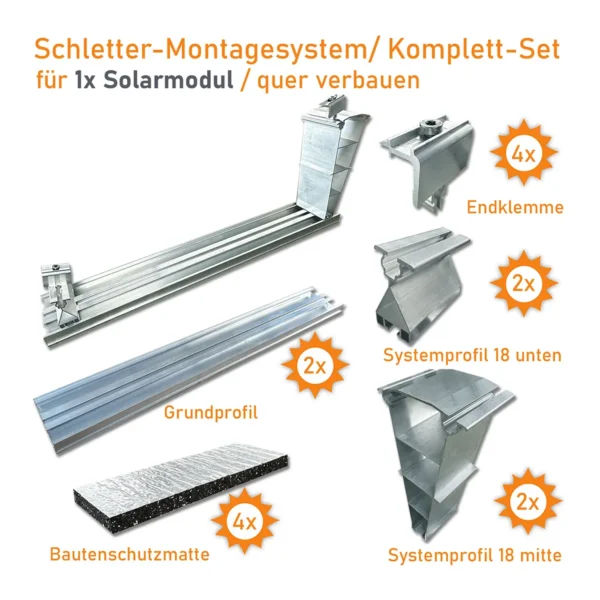

Lieferungsumfang:
2x Schletter Grundprofil Flat Grid 1 m
4x Schletter Endklemme Rapid 16 alu blank (30/35/40 mm – Bitte teilen Sie uns die Rahmenhöhe Ihrer Module mit!)
2x Schletter Systemprofil FixZ-15 18 mitte 96mm mit Verb
2x Schletter Systemprofil FixZ-15 18 unten 96mm mit Verb
4x Schletter Bautenschutzmatte 300x110x20 mm
Informationen des Herstellers:
FlatGrid ist ein wirtschaftliches System für leicht geneigte Flachdächer. Es wurde entwickelt, um Module dachparallel und ohne Dachdurchdringungen zu montieren. Voraussetzung ist jedoch, dass das System bauseits fixiert werden kann. Dies kann zum einen über einen Firstverbinder erfolgen, bei dem auf beiden Dachseiten eine PV-Anlage installiert wird. Zum anderen ist es möglich, die Anlage an geeigneten Punkten, wie etwa statisch belastbare Lichbandkonstruktionen, Pfetten oder Bindern zu befestigen. Die statische Eignung ist allerdings in jedem Fall zu prüfen.
• Baukastensystem mit zahlreichen Schletter-Komponenten kombinierbar
• für leicht geneigte Flachdächer (max. zulässige Dachneigung: 10°)
• integrierte Bautenschutzmatte
• Material- und kostenoptimiert
• ohne Dachdurchdringung
• 25 Jahre Garantie gemäß den Garantiebedingungen von Schletter Solar GmbH
Set besteht aus:
Schletter Grundprofil Flat Grid
Grundprofil für die Systeme FixGrid18 und FlatGrid, in Verbindung mit Eindrehverbindern und zur Aufnahme von Bautenschutzmatten. Das Profil eignet sich zur Aufnahme von Ballaststeinen.
| Technische Daten | Grundprofil Flat Grid |
| Werkstoff | Aluminium |
| Abmessungen | 1000 x 114 x 28 mm |
Schletter Endklemme Rapid 16 alu blank
Zur sicheren Arretierung gerahmter PV-Module auf der Unterkonstruktion.
| Technische Daten | Rapid 16 alu blank |
| Werkstoff | Aluminium |
| Geeignet für | gerahmte Module |
| Rahmenhöhe Modul | 30, 35 oder 40 mm |
Schletter Systemprofil FixZ-15 18 mm mitte 96 mm mit Verb
Zur Fixierung des Photovoltaikmoduls mittels Endklemmen am Grundprofil.
| Technische Daten | FixZ-15 18 mm mitte |
| Werkstoff | Aluminium |
| Breite | 96 mm |
Schletter Systemprofil FixZ-15 18 mm unten 96 mm mit Verb
Zur Fixierung des Photovoltaikmoduls mittels Endklemmen am Grundprofil.
| Technische Daten | FixZ-15 18 mm unten |
| Werkstoff | Aluminium |
| Breite | 96 mm |
Schletter Bautenschutzmatte 300x110x20 mm
Die Bautenschutzmatte dient der Aufnahme des Ballastes.
• mit Alukaschierung
• einseitig selbstklebend
| Werkstoff | Gummigranulat mit Alukaschierung |
| Abmessungen | 300x110x20 mm |
*Hinweis zum Kauf: Die gesetzliche MwSt. ist auf der Rechnung selbstverständlich separat ausgewiesen. Bitte teilen Sie uns bei Kauf eine Telefonnummer mit, unter der die Spedition Sie erreichen kann.
